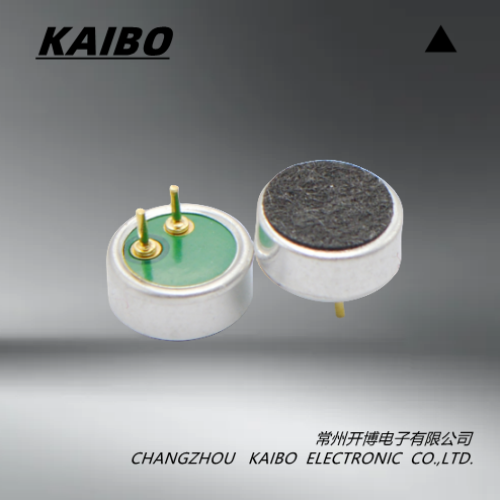

KSM6207

4-1）方向特性：全向

4-2）灵敏度范围——1kHz时58+2 dB（0 dB=1 V/PA）RL=2.2 KΩVCC=2.0 V

4-3）1kHz时阻抗2.2 kΩ+30%（rl=2.2 kΩ）

4-4）频率响应如图3所示

4-5）信噪比大于58分贝

4-6）大输入声级115 dB S.P.L

4-7）工作电压2.0V（1.1～10V）

4-8）电路电流大400μA（VCC=3.0V）

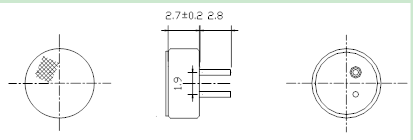

4-9）端子位置如图1所示

4-10）电路如图2所示

4-11）电容器33pF

4-12）储存温度-20℃～+60℃。

4-13）工作温度-10℃～+55℃。

咪头传感器，内部存在一个由振膜，垫片和极板组成的电容器，因为膜片上充有电荷，并且是一个塑料膜，因此当膜片受到声压强的作用，膜片要产生振动，从而改变了膜片与极板之间的距离，从而改变了电容器两个极板之间的距离。这样初步完成了一个由声信号到电信号的转换。由于这个信号非常微弱，内阻非常高，不能直接使用，因此还要进行阻抗变换和放大。FET场效应管是一个电压控制元件，漏极的输出电流受源极与栅极电压的控制。由于电容器的两个极是接到FET的S极和G极的，因此相当于FET的S极与G极之间加了一个Δv的变化量，FET的漏极电流I就产生一个ΔID的变化量，因此这个电流的变化量就在电阻RL上产生一个ΔVD的变化量，这个电压的变化量就可以通过电容C0输出，这个电压的变化量是由声压引起的，因此整个咪头传感器就完成了一个声电的转换过程。
