KSM4015

1.本规范适用于EM-4015MP型背驻极体电容话筒单元。

2.测量条件：温度20℃+2℃，湿度60%～80%。

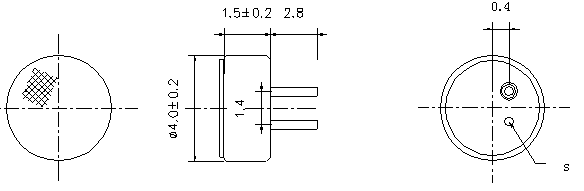

3.外形尺寸：按图1

4.电气规范：

4-1）方向特性：全向

4-2）灵敏度范围：1kHz时为-40+2dB（0dB=1V/UBA），RL=2.2KΩVCC=2.0V

4-3）阻抗：1kHz时2.2kΩ+30%（rl=2.2kΩ）

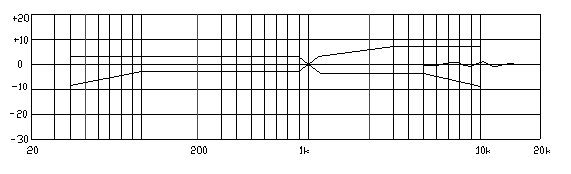

4-4）频率响应：如图3所示

4-5）信噪比：大于58分贝

4-6）大输入声级：115 dB S.P.L

4-7）工作电压：3.0V（1.1～10V）

4-8）电路电流：大400μA（VCC=2.0V）

4-9）终端位置：如图1所示

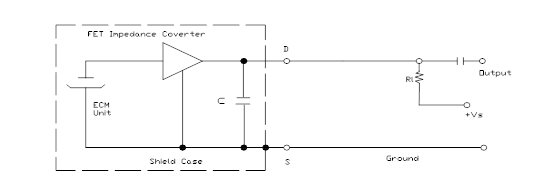

4-10）电路：如图2所示

4-11）电容器：33pF

4-12）储存温度：-20℃～+60℃。

4-13）工作温度：-10℃～+55℃。

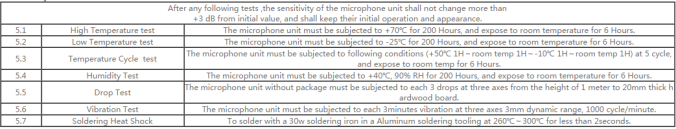

5。可靠性试验：

尺寸单位：毫米

7.电路
